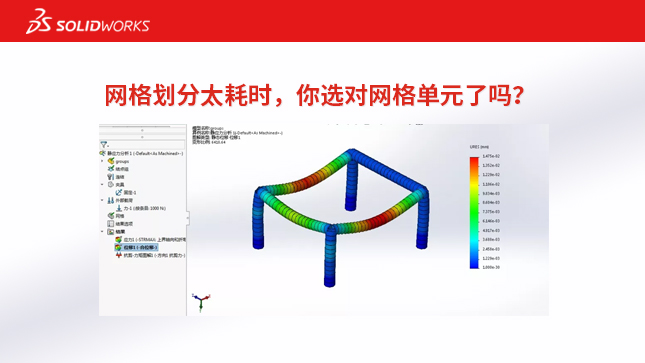

网格划分太耗时,你选对网格单元了吗?

SOLIDWORKS Simulation提供实体单元、壳单元、梁单元多种网格单元,梁单元可以用于焊件零件的有限元分析,梁单元可以简化焊接结构件以提高有限元分析的性能,并可以显著减少有限元分析所需的资源,梁单元一般要求焊件零件的长度应大于其横截面的最长尺寸的10倍。


梁单元支持静态、频率、扭曲和非线性等分析,不支持大型位移解分析。

焊件零件的有限元分析流程如下:
1.创建梁单元。分析焊件结构时,系统自动创建梁单元。
2.计算接点。计算梁单元之间生成的接点。
3.合并太靠近的接点。判断接点之间的距离,太近的可以合并。
4.指定接点类型。指定每个接点的自由度数量。
5.加载夹具及载荷。加载外部约束和力。
6.划分模型网格。 创建梁单元网格。
7.进行分析。
8.查看图解并分析结果。
