如何修改SOLIDWORKS中模型边线颜色?

如何修改SOLIDWORKS中模型边线颜色?可以通过草图颜色来解决此类问题。

以下模型为例讲解:

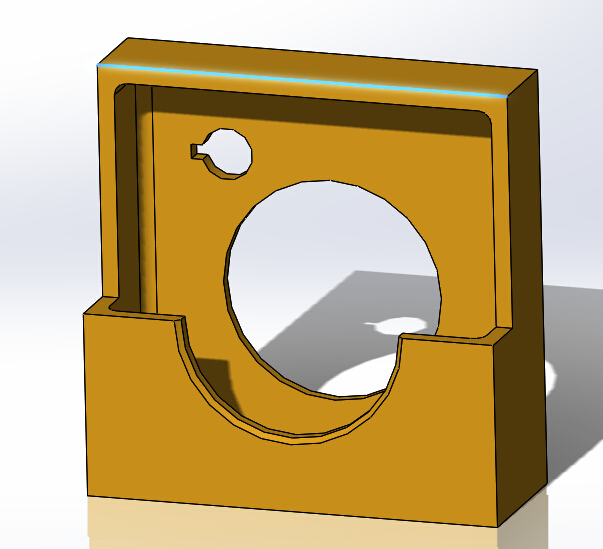

1.         以图示高亮边线为例,以其他颜色突出该边线。

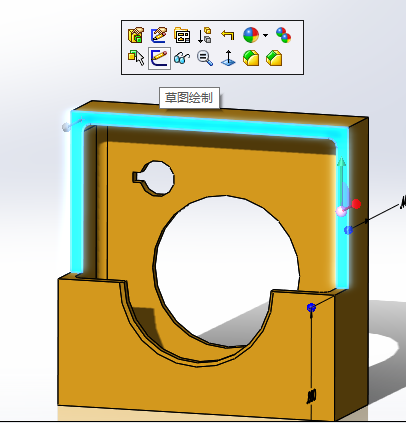

2.   点击该边线所在平面,点击草图绘制。

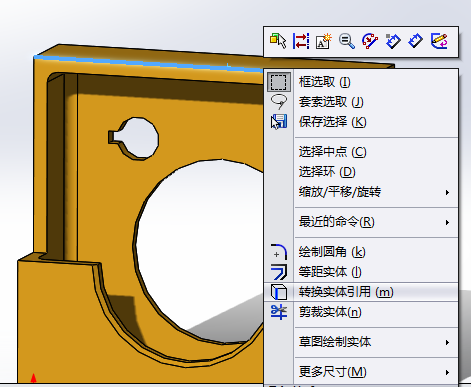

3.   草图处于激活状态,点选高亮边线,点击鼠标右键,选取转换实体引用。

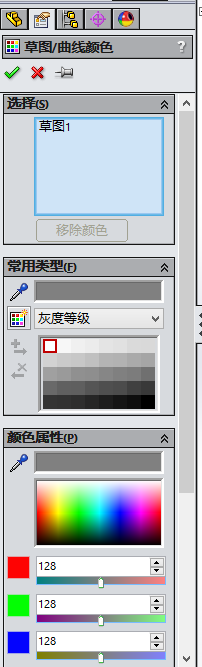

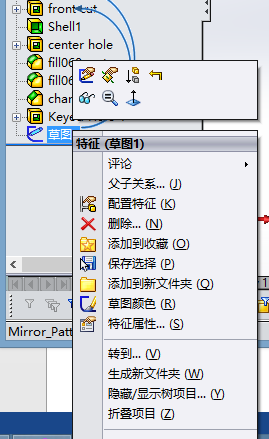

4.   退出草图,在Feature manager选中该新建草图,点击鼠标右键,弹出该对话框,点击草图颜色。4.png150343iuxqu8rqvv1wk811.png

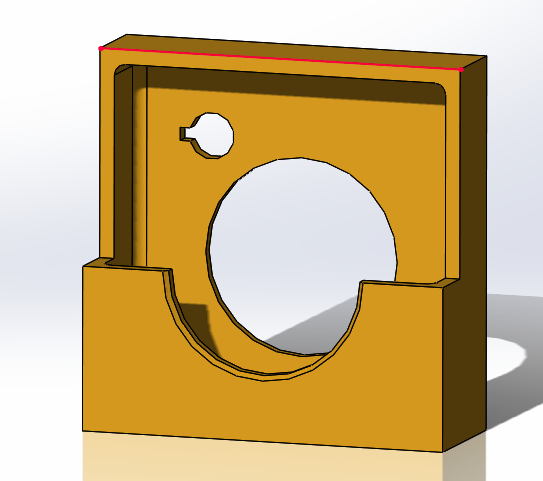

5.   选取所要的颜色点击确定效果如下图所示,边线以红色突出显示。
